Descripción
BRAX RX2 PRO
El comienzo de una nueva era
Aunque el procesamiento de señales digitales se ha abierto camino en el mundo BRAX con el legendario BRAX DSP, la amplificación analógica siempre se ha considerado el punto de referencia para lograr la mejor calidad de sonido y mediciones. Sin embargo, con el BRAX REVELATION RX2 PRO, comienza una nueva era, una que su propio nombre sugiere: una nueva revelación del sonido digital que eclipsa todo lo anterior en el segmento del audio para automóviles
Como músico apasionado con más de 45 años de éxito en la industria del audio, nunca pensé que la tecnología de Clase D pudiera competir con la analógica. Pero seamos claros: el BRAX REVELATION RX2 PRO me deja sin aliento. El nivel de rendimiento audiófilo que ofrece este amplificador es excepcional y eleva el compromiso de BRAX con un sonido excepcional a un nuevo nivel. Estoy convencido de que esta obra maestra tecnológica abrirá los ojos incluso a los entusiastas más apasionados de la tecnología analógica a una nueva era de amplificación de alta gama.
– Heinz Fischer
El nuevo referente en calidad de sonido, con la tecnología EIGENTAKT de PURIFI
El BRAX RX2 PRO combina compacidad y eficiencia de forma impresionante, con características técnicas y sonoras que elevan los estándares de calidad de los amplificadores a un nuevo nivel. En estrecha colaboración con el fabricante danés PURIFI, se creó un concepto único e inflexible basado en su tecnología patentada EIGENTAKT, un concepto que disipa todos los prejuicios previos sobre la amplificación digital.
Todas las métricas de rendimiento, incluyendo la Distorsión Armónica Total (THD+N), la intermodulación y la relación señal-ruido, son tan extraordinarias que solo los sistemas de medición más costosos pueden capturarlas con precisión. La base de este excepcional rendimiento es el principio de retroalimentación multietapa, en el que varios bucles de retroalimentación de banda extremadamente ancha y, por lo tanto, ultrarrápidos en las etapas del amplificador compensan todas las no linealidades. Esto se extiende incluso a los relés de salida, que cuentan con su propio bucle de control para ecualizar su mínima resistencia de contacto. Fundamentalmente, el filtro de salida LC requerido para los amplificadores de clase D está incorporado en estos bucles de retroalimentación, compensando completamente su significativo impacto en la distorsión y la impedancia de salida. El RX2 PRO destaca así con valores fenomenales para un factor de amortiguamiento de 10 000, no solo a la frecuencia de prueba típica de 1 kHz, sino en toda la banda de audio. Además, con esta topología de circuito se elimina la dependencia de la respuesta en frecuencia con respecto a la carga, típica de los amplificadores de clase D. Independientemente del altavoz que utilice el RX2 PRO, su respuesta de amplitud permanece perfectamente lineal hasta 60 kHz en todas las impedancias.
Diseño avanzado de fuentes de alimentación
Otra clave de la inigualable calidad de sonido del RX2 PRO reside en el gran esfuerzo invertido en el diseño de su fuente de alimentación. Esta fuente de alimentación está regulada, proporcionando una tensión de salida constante a las etapas de potencia, independiente de la tensión de la batería. Esto garantiza una capacidad de arranque y parada completa y permite su funcionamiento en redes de a bordo de vehículos eléctricos, donde se pueden alcanzar tensiones de hasta 18 voltios. Además, la fuente de alimentación está equipada con un total de 67 condensadores electrolíticos de gran capacidad, listos para proporcionar enormes corrientes de impulso cuando sea necesario. Para garantizar que la placa de circuito impreso (PCB) no obstruya el flujo de corriente, ocho capas de cobre minimizan la resistencia interna. Pero eso no es todo: el elevado número de capas también ofrece otras ventajas, garantizando que las altas corrientes no afecten a las sensibles señales de entrada o retroalimentación, gracias a su sofisticado diseño.
Opciones de entrada flexibles con procesamiento de señales de primera clase
El módulo de entrada analógica introduce el nuevo principio “Superbalanceado”, donde dos amplificadores operacionales BurrBrown OPA1612 de ruido y distorsión extremadamente bajos forman una etapa de entrada diferencial por canal. Esto no solo gestiona la amplificación, sino que también garantiza una relación de rechazo en modo común extremadamente alta, lo que proporciona una excelente inmunidad a las interferencias de automoción en las señales de entrada.
El módulo de entrada digital, equipado con entradas digitales SPDIF ópticas y coaxiales, destaca por su avanzado convertidor digital a analógico (DAC) de ESS. Este DAC alcanza un rendimiento sin precedentes en el segmento de audio para automóviles, con una relación señal-ruido de 130 dB y una distorsión de -117 dB (equivalente a 0,00014 %). Estos valores excepcionales son posibles gracias al meticuloso diseño de la fuente de alimentación del DAC. Un regulador de voltaje dual, desarrollado específicamente por ESS, suministra a cada canal por separado una tensión de funcionamiento extremadamente estable y con un ruido extremadamente bajo. Como parte de un concepto lógico e integral, conforme a los estándares BRAX, el módulo de entrada digital también es compatible con el protocolo propietario DiSAC 2.0 del DSP BRAX, para un control de volumen inigualable al final de la cadena de señal.
Diseño compacto y eficiencia revolucionaria
Además de sus inigualables características técnicas, el RX2 PRO se presenta con un diseño excepcionalmente elegante y compacto. A pesar de su enorme potencia de salida de 2 x 300 vatios a 4 ohmios o 2 x 510 vatios a 2 ohmios (o 1 x 930 vatios a 4 ohmios), tiene el mismo tamaño que un DSP BRAX y es casi un 40 % más compacto que un GX2000, o incluso un 66 % más pequeño que un MX4 PRO. En términos de eficiencia, consumo de energía y menor generación de calor, el RX2 PRO abre un nuevo capítulo para BRAX, en línea con la tendencia general hacia una mayor densidad de empaquetado y una mayor eficiencia.
La galardonada revolución digital en el diseño de amplificadores
Independientemente de cómo se perciba el RX2 PRO, es una auténtica revolución. Tras más de tres años de intensa investigación y desarrollo, establece un referente inigualable en el diseño de amplificadores, hecho que fue reconocido inmediatamente en su lanzamiento al mercado con el Premio EISA al mejor “Amplificador para Coche” 2024-2025.
Lo que antes era impensable ahora es una realidad: con el BRAX REVELATION RX2 PRO, Audiotec Fischer presenta el primer amplificador de potencia “digital” de la marca Brax. Para utilizar la tecnología de Clase D y equiparar o incluso superar a los amplificadores analógicos de gama alta de Brax, el BRAX REVELATION RX2 PRO es la primera versión para automoción de la innovadora tecnología “Eigentakt” de Purifi, que establece nuevos estándares en rendimiento y sonido. El BRAX REVELATION RX2 PRO utiliza los mejores componentes disponibles; puede equiparse con un módulo de entrada analógico con amplificadores operacionales TI/BurrBrown o un módulo digital con convertidores ESS, lo que garantiza la mejor calidad de señal en todo momento. El resultado es, por un lado, la inmensa potencia de 2 x 300 vatios a 4 ohmios o 2 x 510 vatios a 2 ohmios y, por otro, y mucho más importante, la ausencia de distorsión y ruido. Si busca un amplificador de potencia de Clase D moderno y compacto con una verdadera “Si buscas una calidad de gama alta, en el BRAX REVELATION RX2 PRO encontrarás lo que buscas”.
Características
- Concepto de amplificador de clase D de alta gama puenteable patentado basado en la tecnología ‘EIGENTAKT’ patentada por PURIFI, que redefine la calidad del sonido automotriz y supera incluso a los mejores amplificadores de clase A y clase AB.
- Diseño exclusivo de ‘retroalimentación de múltiples etapas’: múltiples bucles de retroalimentación compensan individualmente todas las no linealidades en la sección de potencia, incluidos los filtros LC e incluso los relés de salida, para lograr una precisión absoluta.
- Valores de medición excepcionales: superan todo gracias a un THD+N insignificante, una distorsión de intermodulación mínima (IMD), una respuesta de frecuencia lineal sin impedancia de hasta 60 kHz y una impresionante relación señal/ruido.
- Concepto de entrada modular con módulos seleccionables: ofrece la posibilidad de elegir entre entradas analógicas o digitales
- Módulo de entrada estéreo analógico: con una innovadora estructura de entrada “superbalanceada” para una inmunidad a interferencias particularmente alta gracias al máximo rechazo de modo común (CMR), equipado con los amplificadores operacionales OPA1612 con mejor sonido y ruido ultrabajo de BurrBrown.
- Módulo de entrada estéreo digital: equipado con el DAC ES9039Q2M de última generación de ESS, alimentado por un regulador de voltaje desarrollado especialmente por ESS para proporcionar a cada canal del DAC una fuente de alimentación estable y con un nivel de ruido extremadamente bajo. Equipado con una entrada SPDIF óptica y coaxial compatible con nuestro protocolo propietario DiSAC 2.0 para un control de volumen avanzado y sin pérdidas, gestionable mediante el DSP BRAX.
- Fuente de alimentación de sofisticación incomparable: unidad de alimentación regulada con capacidad de arranque y parada para las etapas de salida, con una enorme capacidad total para una máxima corriente de pico. Los reguladores de tensión independientes para cada etapa de entrada y controlador garantizan la máxima estabilidad y evitan cualquier influencia en la calidad de la señal; compatible con voltajes de a bordo de hasta 18 V para vehículos eléctricos.
- Factor de amortiguación independiente de la frecuencia excepcional de más de 10 000 a 4 ohmios: a diferencia de los diseños convencionales de Clase D, esto garantiza el máximo control del altavoz en todas las frecuencias, lo que da como resultado una precisión de audio inigualable.
- Particularmente compacto y de máxima eficiencia: mismas dimensiones que un BRAX DSP, ideal para conceptos de vehículos modernos gracias a la baja generación de calor y alta eficiencia.
- Placa de circuito impreso de 8 capas de impedancia ultrabaja: permite un flujo de corriente máximo y sin pérdidas y un aislamiento óptimo de las señales de entrada sensibles de las etapas de potencia.
- Uso exclusivo de los componentes más finos y seleccionados: garantiza la máxima consistencia y una durabilidad notable
- Circuitos de protección complejos: protección óptima del amplificador y de los altavoces conectados en todas las condiciones de carga y temperatura imaginables
- Procesador y ventilador con regulación de temperatura: garantiza una refrigeración óptima y un rango de temperatura de funcionamiento ideal para el amplificador
- Conector independiente para el estabilizador de potencia BRAX: para un mayor suministro de energía y un rendimiento máximo mejorado del amplificador
- Disipador de calor masivo hecho de una aleación especial de aluminio: permite una disipación de calor óptima y un rendimiento continuamente alto

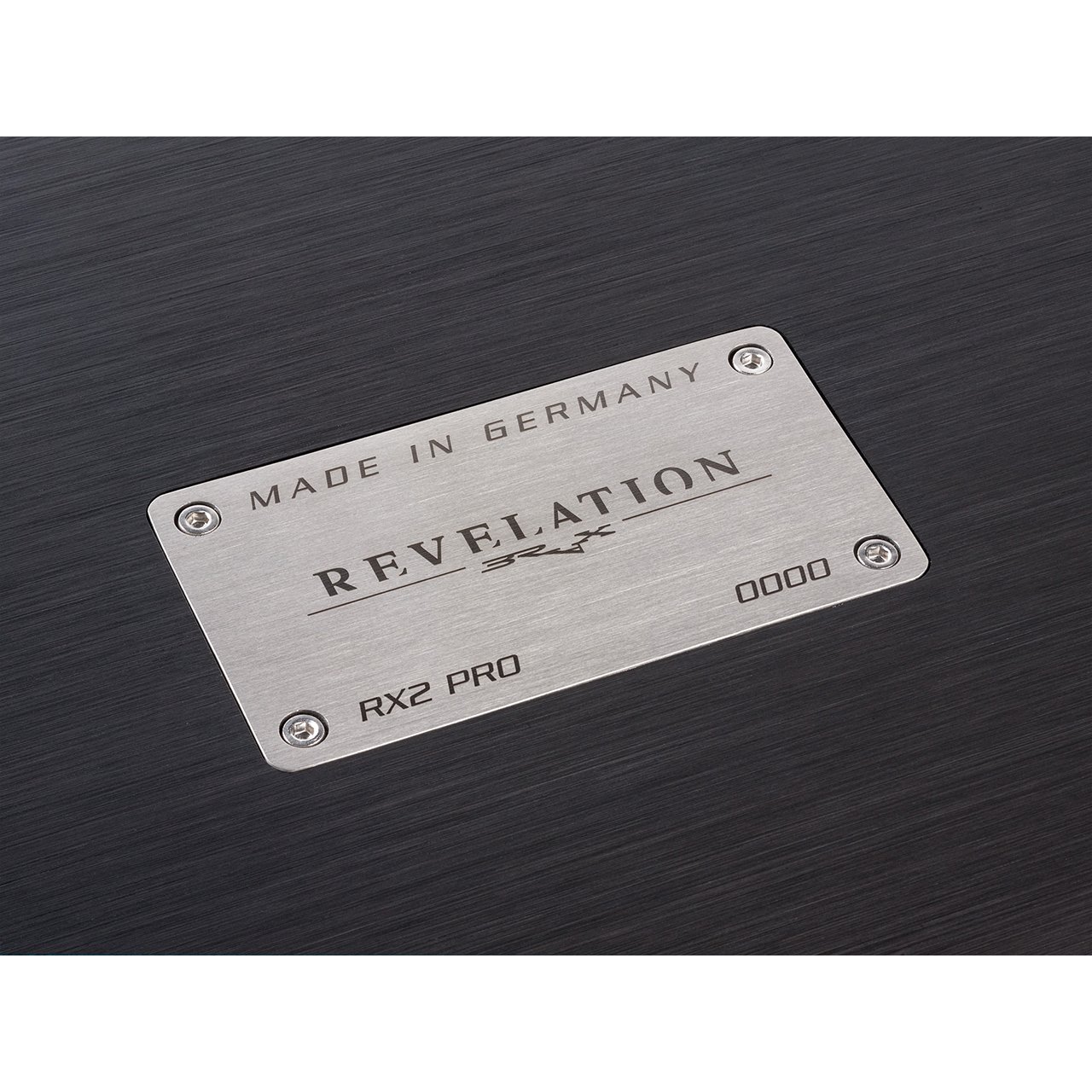

- Número de serie grabado en la placa de características de acero inoxidable: enfatiza la exclusividad del amplificador
Datos técnicos
| Potencia RMS ≤ 1 % THD+N | RX2 PRO con módulo de entrada analógica |
| – @ 4 ohmios | 2 x 300 vatios |
| – @ 2 ohmios | 2 x 510 vatios |
| – a 1 ohmio | – |
| – puenteado a 4 ohmios | 1 x 930 vatios |
| – puenteado a 2 ohmios | – |
| Tecnología de amplificador | PURIFIs “EIGENTAKT” Clase D |

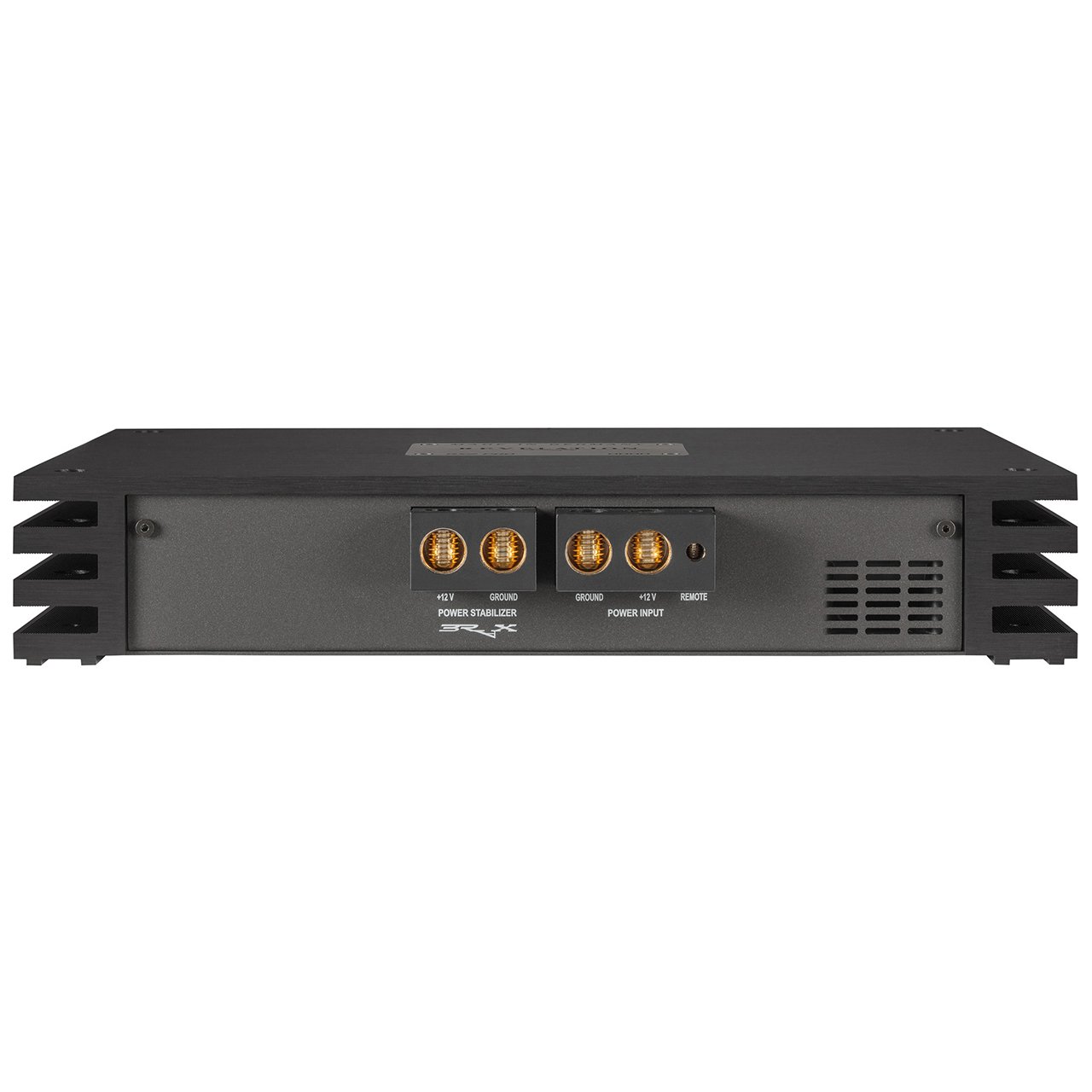

| Entradas | 2 x RCA / Cinch 1 x Entrada remota 1 x Entrada de estabilizador de potencia |
| Sensibilidad de entrada | RCA / Cinch 1.0 – 8.0 voltios |
| Impedancia de entrada RCA / Cinch | 4 kOhmios |
| Impedancia de entrada de alto nivel | – |
| Salidas | 2 x Salida de altavoz |
| Voltaje de salida RCA / Cinch | – |
| Convertidor de señal para entrada digital | – |
| Entrada analógica de amplificador operacional | TI / BurrBrown OPA1612 con tecnología SoundPlus |
| Respuesta de frecuencia | 10 Hz – 60 kHz |
| Refuerzo de graves | – |
| Paso alto | – |
| Paso bajo | – |
| Paso de banda | – |
| Subsónico | – |
| Fase | – |
| Pendiente paso alto/paso bajo | – |
| Pendiente subsónica/paso bajo | – |
| Entrada digital con relación señal-ruido | – |
| Entrada analógica de relación señal-ruido | > 125 dB (ponderado A) |
| Distorsión (THD) | < 0,0002 % |
| Factor de amortiguamiento | > 10.000 |
| Voltaje de funcionamiento | 9-18 voltios (máx. 5 segundos hasta 6 voltios) |
| Corriente de reposo | 1,5 A |
| Potencia nominal | CC 12 V ⎓ 150 A máx. |
| Fusible | 4 minifusibles LP de 25 A (APS) |
| Rango de temperatura de funcionamiento | De -20 °C a +70 °C |
| Características adicionales | Basado en la tecnología EIGENTAKT de Purif, conector estabilizador de potencia BRAX, capacidad de arranque y parada, interruptor de modo de entrada |
| Dimensiones (alto x ancho x profundidad) | 56 x 310 x 200 mm / 2,21 x 12,21 x 7,87″ |
| Peso neto | 4.0 kg |
